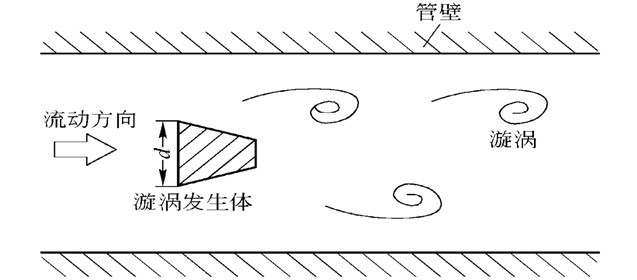

渦街流量計運行原理 流體在流動過程中, 壓力變送器 遇到障礙物必然產生回流而形成旋渦。 超聲波流量計 在流體中垂直插入一根圓柱體(或三角柱體、方柱體等)作為旋渦發生體,流體流過柱體,當流速度高于一定值時,在柱體兩側就會產生兩排交替出現的的旋渦列,

渦街流量計運行原理流體在流動過程中,壓力變送器遇到障礙物必然產生回流而形成旋渦。超聲波流量計在流體中垂直插入一根圓柱體(或三角柱體、方柱體等)作為旋渦發生體,流體流過柱體,當流速度高于一定值時,在柱體兩側就會產生兩排交替出現的的旋渦列,稱為卡門渦街,簡稱渦街。當管道內徑和圓柱體的幾何尺寸確定后,單列旋渦產生的頻率f與流體體積流量成正比。故通過測量旋渦即可測得流量。



根據卡門渦街形成原理,音叉物位開關單列旋渦產生的頻率f為:



式中,V1、V—分別為圓柱體兩側的流體速度和管道流體的平均流速,m/s;

            d  — 圓柱體直徑,m;

            m— 流速比,m=V / V1;

            St —斯特勞爾數,在ReD=5×102~15×104范圍內,St≈常數;

       設管道直徑為D,管道截面積為A0,令β= d/D,當β≤0.35時,m=(1-1.27β),則流體的體積流量Q為:



當管道內徑和圓柱體的幾何尺寸確定后,導波雷達物位計體積流量只與渦街產生的頻率成正比,而與流體的物理性質(溫度、壓力、密度、成分等)無關,于是得:

                          Q=Kf

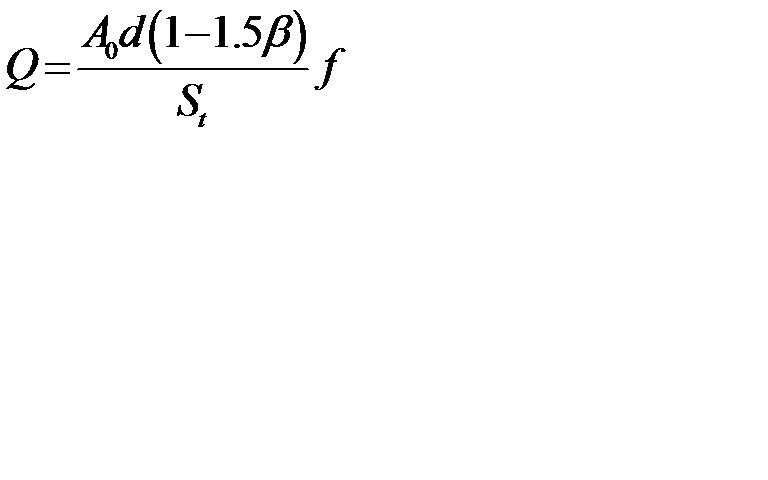

        如采用三角柱體作為旋渦發生體,其迎流面的邊長或?qū)挾葹閐,流體的體積流量Q為:
