光纖渦輪流量計
分類:技術文章 發布時間:2011-10-13 13:55:26
光纖渦輪流量計 兩個反射型光纖傳感器被并列裝配在 渦輪流量計 上,這兩個傳感器可檢測同一渦輪葉片不同位置的反射信號fo1與fo2,這兩個傳感器信號與流體流量成正比(fo1=KQ,fo2=KQ),互不干擾,相位差為j,如圖所示。通過檢測電路得到流體流量,且可實現雙

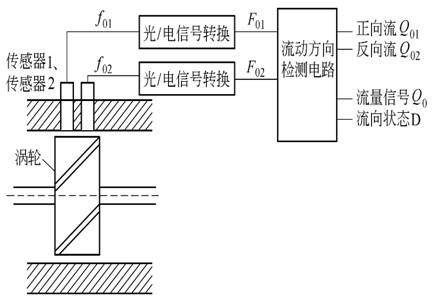

光纖渦輪流量計兩個反射型光纖傳感器被并列裝配在渦輪流量計上,這兩個傳感器可檢測同一渦輪葉片不同位置的反射信號fo1與fo2,這兩個傳感器信號與流體流量成正比(fo1=KQ,fo2=KQ),互不干擾,相位差為j,如圖所示。通過檢測電路得到流體流量,且可實現雙向測量。

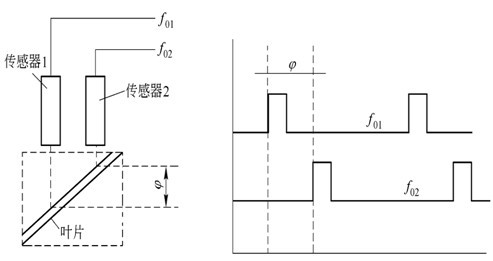

雙向流量測量原理及輸出信號
