每個取壓裝置至少有一個上游取壓孔和一個下游取壓孔,不同取壓方式的上、下游取壓孔位置都必需符合國家標準的規定。
取壓口的位置表征標準孔板的取壓方式,一般分為角接取壓、法蘭取壓、徑距取壓、流量計縮流取壓和管接取壓五種,標準孔板常用角接取壓法和法蘭取壓法。取壓方式不同的標準孔板,其取壓裝置的結構,孔板的適用范圍,流出系數的實驗數據以及有關技術要求均有所不同。

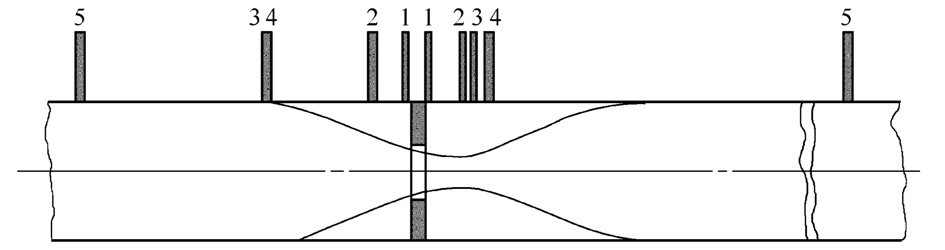

節流裝置的取壓方式
1-1—角接取壓;2-2—法蘭取壓;3-3—徑距取壓;
4-4—縮流取壓;5-5—管接取壓
從節流件上下游斷面與管壁的夾角處取出待測的壓力,變送器稱為角接取壓,角接取壓包括單獨鉆孔和環室取壓兩種。
(2)法蘭取壓裝置
標準孔板的上下游兩側均用法蘭連接。上下游側取壓孔的軸線至孔板上、下游側端面之間的距離均為25.4±0.8mm(1inch)。取壓孔開在孔板上下游側的法蘭上。
(3)徑距取壓(或稱D與D/2取壓)裝置
上游取壓口中心與孔板上游端面距離名義上等于D,但在0.9D與1.1D之間時,
無須對流出系數進行修正。下游取壓口中心與孔板上游端面距離為D/2,但當β≤0.60,在0.48~0.52D之間時,或當β>0.60,在0.49~0.51D之間時,都不必對流出系數進行修正。
