標準節流裝置
分類:技術文章 發布時間:2011-09-23 11:37:06
在國家標準【GB/T 2624-2006《用安裝在圓形截面管道中的差壓裝置測量滿管流體流量》,等同于國際標準ISO 5167(2003)】規定的使用極限范圍內,根據該標準所提供的數據和要求進行設計、制造和安裝使用的節流件, 稱為標準節流裝置。 標準孔板、標準噴嘴與標準
在國家標準【GB/T 2624-2006《用安裝在圓形截面管道中的差壓裝置測量滿管流體流量》,等同于國際標準ISO 5167(2003)】規定的使
用極限范圍內,根據該標準所提供的數據和要求進行設計、制造和安裝使用的節流件, 稱為標準節流裝置。
標準孔板、壓力變送器標準噴嘴與標準文丘里管(簡稱孔板、噴嘴、文丘里管)等,毋須經過實液標定即可使用,測量準確度一般為l%~2%,能滿足工業生產上的一般要求。
(一)標準孔板

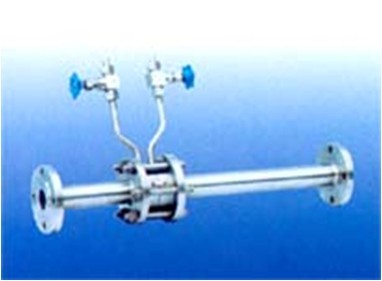

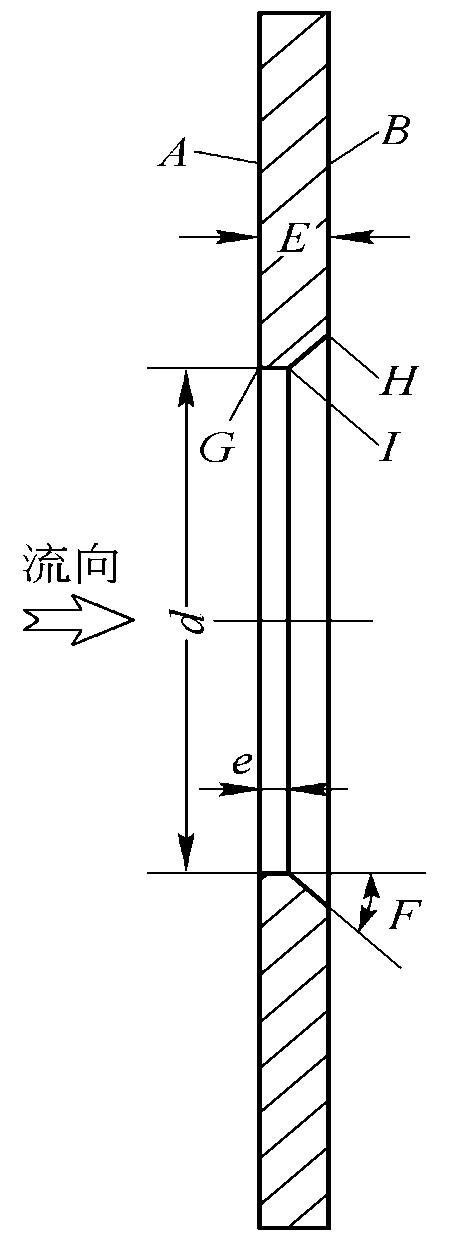

1、結構形式
主要參數:
開孔直徑d: 滿足d≥12.5mm
0.10≤β≤0.75
孔板的厚度E:e≤ E≤ 0.05D
節流孔厚度 e:0.005D≤e≤0.02D
