偏心孔板
分類:技術文章 發布時間:2011-10-01 13:00:15

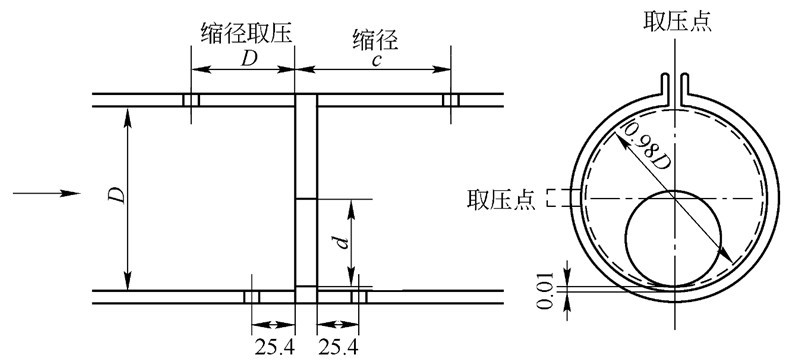

這種孔板的孔是偏心的,它與一個和管道同心的圓相切,這個圓的直徑等于管道直徑的98%,如圖所示。其取壓方式也有兩種:法蘭取壓和縮徑取壓。 適用范圍:管徑100mmD1000mm,直徑比0.460.84,雷諾數105ReD106。 渦輪流量計
這種孔板的孔是偏心的,它與一個和管道同心的圓相切,這個圓的直徑等于管道直徑的98%,如圖所示。其取壓方式也有兩種:法蘭取壓和縮徑取壓。
適用范圍:管徑100mm≤D≤1000mm,直徑比0.46≤β≤0.84,雷諾數105≤ReD≤106。
