超聲波物位開關微波流量開關原理
分類:技術文章 發布時間:2011-08-24 12:45:46
原理 超聲波 物位開關 1.反射式 非接觸式超聲波物位開關發出一個高頻超聲波脈沖,空罐時這個高頻脈沖在容器壁內傳播,形成多次反射;滿罐時大部分超聲波直接進入液體只有少量聲波反射。通過自學習鍵,物位開關獲得空料、滿料狀態下自學習回波曲線。測量時物
原理
超聲波物位開關
1.反射式

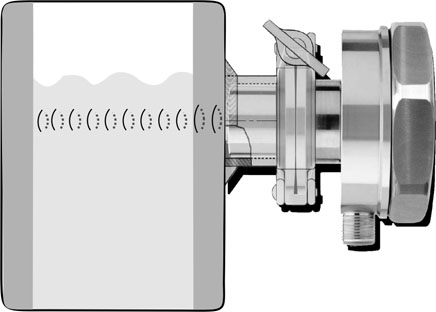

非接觸式超聲波物位開關發出一個高頻超聲波脈沖,空罐時這個高頻脈沖在容器壁內傳播,形成多次反射;滿罐時大部分超聲波直接進入液體只有少量聲波反射。通過‘自學習’鍵,物位開關獲得空料、滿料狀態下自學習回波曲線。測量時物位開關將回波曲線與自學習回波曲線進行分析比較,確定料位狀態,并給出狀態輸出。
2.回波式
物位開關在反射式工作模式下,當容器內介質粘稠(如:潤滑油脂)產生掛壁,發出的超聲波被掛壁介質吸收,使反射波減弱,嚴重時會沒有反射波。此時,需采用回波式工作模式?;夭ㄊ浇邮諏γ婀薇诘姆瓷湫盘枺蚨皇芪锪蠏毂诘挠绊?。
特點
由于非接觸測量技術,整體結構采用不銹鋼材料,使該開關具有:
與被測介質不接觸,非常衛生;
適用于各種材料的容器:金屬、陶瓷、玻璃、塑料等;
與容器壓力無關;
安裝方便;固定座與容器焊接或粘接,并通過三爪卡環固定物位開關
